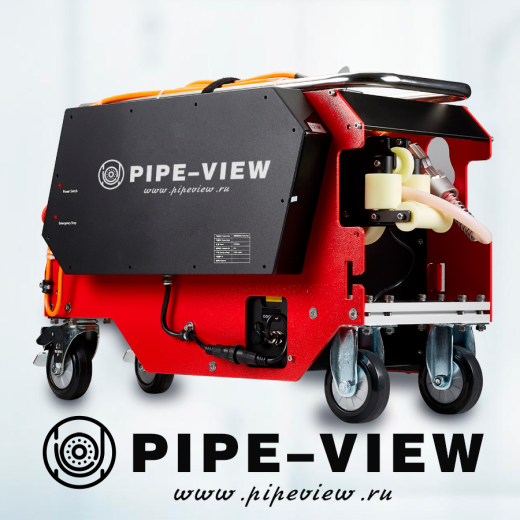

Мобильная телеинспекционная система для обследования трубопровода на длину 150/200 м

ОСОБЕННОСТИ ТЕЛЕИНСПЕКЦИОННОЙ СИСТЕМЫ:

• Компактная, мобильная, функциональная современная модульная система с возможностью дооснащения/модернизации в зависимости от поставленных рабочих задач;
• Предназначена для телеинспекции магистральных, технологических и коммунально-сетевых трубопроводов низкого давления, таких как водопроводы, паропроводы, теплопроводы, нефтепроводы, газопроводы, бензопроводы, воздухопроводы;
• В зависимости от применяемого транспортного модуля (робота) диаметр обследуемого трубопровода варьируется от 100 до 2 500 мм и более;
• Использование в составе системы плавающего модуля (плота) позволяет обследовать частично заполненные коллекторы диаметрами от 500 до 3 500 мм.

• Контроль технического состояния трубопроводов и коллекторов для своевременного принятия решения о локальном, капитальном ремонте или о замене участка трубопровода;
• Контроль качества промывки/прочистки трубопроводов и коллекторов;
• Выявление засоров, утечек и дефектов трубопроводов и коллекторов, определение их точного местоположения и характеристик;
• Выявление участков провисания трубопроводов;
• Выявление скрытых колодцев и несанкционированных врезок в трубопроводы;
• Контроль качества укладки трубопровода при приёмке.

ВОЗМОЖНЫЙ СОСТАВ СИСТЕМЫ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

• Компактный персональный компьютер, вмонтированный в пластиковый кейс (IP43) с штатными местами для беспроводных клавиатуры, мыши и пульта управления.
• Цветной LCD-монитор 12,1” (сенсорный, разрешение 1024*768 пикселей). Позволяет комфортно считывать информацию даже при ярком солнечном свете.
• Размещается на кабельном барабане или на любой удобной поверхности.
• Интегрированный ПК с ОС Windows 10 и специальным ПО для управления телеинспекционным комплексом и обработки полученных данных.
• Видео и фото хранится на карте SSD объёмом 256 ГБ.
• ПО для управления телеинспекционной системой также позволяет вводить текстовые комментарии, которые накладываются на записанное видео.
• Пост имеет беспроводной пульт управления с двумя удобными джойстиками и дополнительными клавишами для управления функциями робота и видеокамер (передней и заднего обзора).
• Для передачи данных и подключении внешних устройств в наличии интерфейсы USB v.3.0 (4шт), HDMI, LAN (RJ45).

• Транспортировочные колёса (с фиксаторами) и ручка.
• Штатное место для расположения поста управления;
• Соединительный кабель 5,5 м для подсоединения поста управления;
• Приводной электродвигатель (автоматическая смотка/намотка);
• Функция регулирования натяжения видеокабеля для синхронизации взаимодействия движения транспортного модуля и кабельного барабана;
• Автоматическая кабельная направляющая для правильной намотки видеокабеля;
• Счетчик длины смотанного/размотанного видеокабеля;
• Две модели кабельных барабанов – с кабелем 150 м и 200 м.
• Материал кабеля - армированный полиуретан;
• Кнопка аварийного выключения системы и регулировка скорости вращения барабана;
• Пыле-и влагозащита - IP54;
• Эл. питание: 210-240 В 50/60 Гц (пост управления запитывается от кабельного барабана).

• Малый робот (D 100-1000 мм);
• Большой робот (D 300-2500 мм);
• Плавающий модуль (плот) + видеокамеры от малого и большого роботов.

• Регулируемый бортовой поворот.
• Съемное подъёмное устройство ручного типа для основной видеокамеры со встроенным дополнительным освещением передней зоны и встроенной видеокамерой заднего осмотра.
• Система автоматической компенсации поперечного наклона (защита от опрокидывания).
• Датчик продольного уклона с индикацией на посте управления.
• Датчик внутреннего давления с индикацией на посте управления.
• Пыле- и влагозащита IP68 (выдерживает внешнее давление 10 м водяного столба).
• Поставляется с тремя комплектами колес (для D 100 мм, для D 150 мм и от D 200 мм), набором инструмента и захватом для спуска робота в колодец.
• Дополнительная принадлежность - подъемное устройство для труб от D 500 мм и до D 1300 мм (расширяет колею, повышает проходимость и устойчивость, защищает от опрокидывания, увеличивает высоту подъёма видеокамеры.
• Вес от 10 кг (вес влияет на устойчивость, сцепление с поверхностью трубы и общую проходимость).

• Разрешение видеокамеры 540 ТВ-линий.
• Регулируемое освещение при помощи 20 сверхъярких светодиодов.
•  Горизонтальное выравнивание изображения и функция выставления в «нулевое положение».
• Угол наклона объектива +/- 180° и неограниченный угол вращения вокруг своей оси (+/- 360°).
• Датчик контроля внутреннего давления с индикацией на посте управления.
• Пыле-и влагозащита IP68 (выдерживает внешнее давление 10 м водяного столба).

• Регулируемый бортовой поворот.
• Электрический подъёмник для видеокамеры со встроенным дополнительным освещением передней зоны и встроенной видеокамерой заднего осмотра.
• Система автоматической компенсации поперечного наклона (защита от опрокидывания).
• Датчик продольного уклона с индикаций угла на посте управления. • Датчик контроля внутреннего давления с индикацией на посте управления.
• Пыле- и влагозащита IP68 (выдерживает внешнее давление 10 м водяного столба).
• В комплекте три комплекта колес (для D 300 мм, для D 400 мм и от D 600 мм), набор инструмента и захват для спуска в колодец.
• Дополнительно - встроенный датчик определения местоположения. • Вес от 20 кг (вес влияет на устойчивость, сцепление с поверхностью трубы и общую проходимость).

• Разрешение видеокамеры - 1920*1080 пикселей;
• 10-кратное оптическое увеличение и 12-кратное цифровое;
• Дополнительно - встроенный датчик определения местоположения;
• Регулируемое освещение при помощи 10 сверхъярких светодиодов;
• Горизонтальное выравнивание изображения и функция выставления в «нулевое положение»;
• Угол наклона объектива +/- 135° и неограниченный угол вращения вокруг своей оси (+/- 360°);
• Датчик контроля внутреннего давления с индикацией на посте управления;
• Комбинируется с малым роботом и плавающим модулем (плотом);
• Два параллельных лазерных диода для измерения дефектов, диаметра и профиля труб.
• Пыле- и влагозащита IP68 (выдерживает внешнее давление 10 м водяного столба).

• Применяется в частично заполненных коллекторах диаметром от 500 мм.
• Снабжен системой регулируемых донных грузов для выравнивания «ватерлинии».
• Система предотвращения перевертывания плота (стабилизация).
• Возможность регулировки положения видеокамеры вдоль плота.
• Переходник-адаптер для подключения малой и большой видеокамер
• Защитный стальной кожух для предотвращения повреждения видеокамеры, переходника-адаптера и кабельного разъёма.
• Пыле-влагозащита – IP68.

Дополнительные принадлежности:

• Раздвижное приспособление для защиты видеокабеля от истирания о верхний край колодца;
• Устройство для защиты кабеля от истирания о нижний край колодца;
• Система для накачивания воздуха для защиты модулей от воды и пыли (создание избыточного давления).
